旧线新生 从废弃HDMI与VGA线中发掘天线零件的创意实践

在电子DIY和硬件改造的领域里，资源的循环利用往往能催生出令人惊叹的创意。将一条废弃的HDMI线改造为VGA接口，或是拆解一根老式电脑VGA电缆来获取收音机天线零件，听起来像是“杀鸡取卵”，但在资源有限或追求极致再利用的极客手中，这却是一种充满智慧与实用性的探索。

一、 HDMI线改VGA：一场信号转换的“外科手术”

理论上，HDMI（数字信号）与VGA（模拟信号）属于两种不同的信号体系，直接物理改造无法实现信号转换，必须依赖主动式的转换芯片。因此，所谓的“改造”，更准确地说是利用HDMI线的优质铜芯和屏蔽层，作为高质量导线，连接到专用的HDMI转VGA转换头上。这个过程更像是一种“接口移植”或“线材复用”：

1. 拆解与识别：小心剥开HDMI线缆的外皮，内部通常有多对细小的双绞线（用于传输TMDS数字信号）、独立的屏蔽层以及供电线。识别出可用于传输VGA模拟RGB信号和行场同步信号的导线。
2. 连接转换头：将选出的芯线与HDMI转VGA转换头的对应焊点连接。这需要一定的电路知识和焊接技巧，因为必须确保引脚对应正确，否则无法显示。
3. 屏蔽与绝缘：VGA信号对干扰敏感，必须妥善利用原HDMI线的屏蔽层，并做好各导线间的绝缘，防止短路和信号串扰。

这种改造并非主流方案，其价值更多体现在对线材材料的极致利用和动手实践的乐趣上，而非经济性或通用性。

二、 破拆VGA电缆：寻觅收音机天线的“宝藏”

老式CRT显示器配备的VGA电缆，内部结构规整，是优质零件的来源。拆解它来制作或增强收音机天线，是一个经典且有效的回收利用项目。

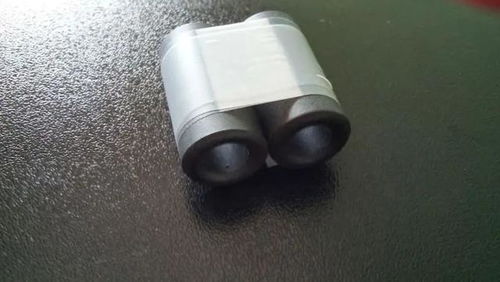

1. 核心目标——双目铁氧体磁芯：这是拆解中最大的“宝藏”。VGA线缆两端的接口内部，通常包含用于信号滤波和抑制电磁干扰（EMI）的铁氧体磁珠或磁环。这些是铁氧体磁芯的一种形式。它们具有高磁导率，能有效聚集磁力线，是制作中波（AM）收音机磁性天线的理想材料。拆下后，可以重新绕制线圈，制成灵敏度高、方向性强的磁性天线。

1. 其他天线材料：

• 优质导线：VGA线内部的彩色绝缘铜线（通常对应红、绿、蓝三基色以及行场同步信号）是极好的连接线或鞭状天线材料。

• 屏蔽层：包裹在导线外的金属编织网或铝箔，是现成的屏蔽层，可用于制作抗干扰的同轴电缆部分，或作为某些天线的地网。

• 绝缘与结构材料：内部的塑料分隔层和外部的坚韧外皮，可以作为天线制作中的绝缘和固定材料。

三、 实践意义与反思

这类“杀鸡取卵”式的改造，其意义远超零件本身的价值：

• 环保与节约：减少了电子垃圾，赋予旧物新的生命。
• 知识与技能提升：深入了解不同接口的线序、信号类型、屏蔽结构及电子元件（如铁氧体磁芯）的原理与应用。
• 创新与应急能力：在缺少特定材料时，这种“就地取材”的能力尤为可贵，体现了解决实际问题的创造力。

也需注意：

• 安全第一：确保所有操作在断电状态下进行，使用合适的工具，避免划伤或焊伤。
• 效果预期：改造后的HDMI转VGA线的稳定性和兼容性可能无法与原装产品相比；自制的天线也需要耐心调试才能达到最佳效果。
• 尊重技术规范：对于重要的影音传输或通信需求，仍建议使用符合标准的成品设备。

将废弃的HDMI线、VGA电缆拆解再利用，尤其是挖掘出如双目铁氧体磁芯这样的关键零件，是一次从“电子垃圾”到“创意宝库”的华丽转身。它不仅是技术上的实践，更是一种珍惜资源、探索不止的极客精神的体现。
